Samsung Galaxy S6 edge - G925 Power Vol up & Down Key Button Switch Jumper Ways Smartphone Repairing - सैमसंग गैलेक्सी S6 EDGE वॉल्यूम + & वॉल्यूम - की ओन ऑफ बटन सलूशन जम्पर पिक्चर के साथ



Samsung Galaxy  S6 edge - G925 Power Vol up & Down  Key Button Switch Jumper Ways Smartphone Repairing - सैमसंग गैलेक्सी  S6 EDGE वॉल्यूम + & वॉल्यूम -  की ओन ऑफ बटन सलूशन जम्पर  पिक्चर के साथ

Samsung Galaxy S6 edge  charging ok, flash ok, but vol up & vol down is not working.

If you are facing an Vol problem in Samsung Galaxy S6 edge diagrams in this article can help.

Continue with the following troubleshooting solutions and establish bridges necessary for the points that have been damaged.

  • Samsung Galaxy S6 edge Vol + & Vol - Solution
  • Samsung Galaxy S6 edge keys Power Jumper


Samsung Galaxy S6 edge Vol up & Vol Down point Trick damaged bridge.

 We can check problem button to connect the phone to the charger with mobile entertainment indicator appears on the screen and pressing the power button, then this is a power button problem. See diagram and apply jumpers as diagram. Smartphone Repairing

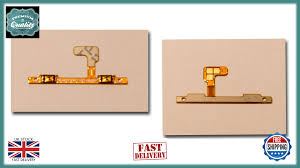

 Step 1 - First Check Vol Key Flex Cable
पहेले वॉल्यूम फ्लेक्स केबल  करेंगे |

See - How To Check  Mobile Vol Key Flex Cable - कैसे चेक करे वॉल्यूम फ्लेक्स केबल











Step 2 -  First Wash Mobile PCB using Thinner or Acetone

Step 2 -  Do Cold testing on Power Key Connector . ( Resistance 250ohms to 1600ohms )

वॉल्यूम फ्लेक्स केबल सही होने पर उस पर कोल्ड टेस्टिंग करे | कोल्ड टेस्टिंग करने पर कनेक्टर के पॉजिटिव सप्लाई लाइन पर  ( Resistance 250 ohms to 1600 ohms )  आना चहिये |



Check Resistor R7042 for vol  Down  & R7049 for Vol up key.









Step 4- If No resistance Found than trace supply line.Make it jumper as picture below.





अगर कोल्ड टेस्टिंग करने पर रेजिस्टेंस नहीं आये तो उसकी सप्लाई लाइन को तरके कर के जम्पर लगाये |
